Fűtőkábelek fűtőfóliák és tartozékok



A Staféta Kft az alábbi fűtőkábeleket és tartozékokat forgalmazza:

  1. Fenix ECOFLOOR termékek, kedvező ár, nagyobb teljesítmény.
  2.  fűtőkábelek

         - EL-MIX visszatérő vezetékkel ellátott fűtőkábel méterre és készre szerelve

         - TTR-2-Bo (ELSR) önszabályozó fűtőkábel tetszés szerinti hosszban vágható

  1. OJ Electronic termosztátok és fagymentesítő automatika

- OJ Microline OCC2 sorozat (beltéri, levegő vagy talaj)

- OJ Microline OCD2 sorozat (beltéri, levegő és talaj)

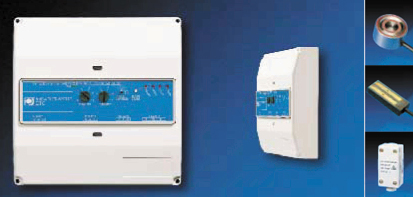

- OJ Termosztát sorozat (jégolvasztás)

  1.  Fűtőfóliák
  2.  Digitális programozható termosztát







FENIX ECOFLOOR fűtőkábelek

Ebből a fűtőkábel típusból létezik beltéri illetve kültéri változat is.

Kültéri változat:    MADPSP30 30W/m

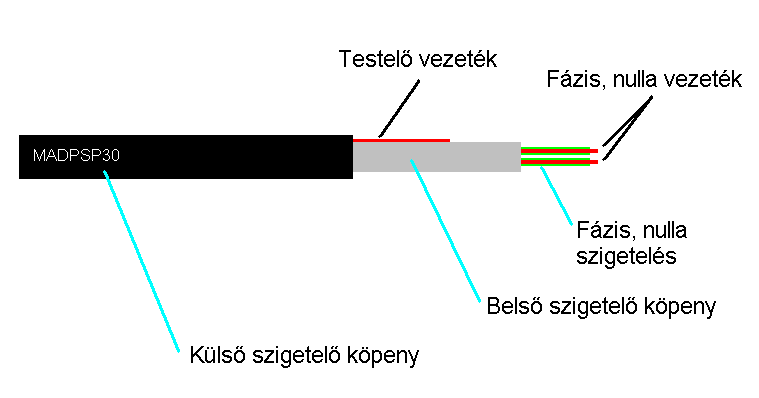

Szerkezeti felépítés:

    Ez a típus méretileg némileg vastagabb a hagyományos fűtőkábeleknél, azonban teljesítménye nagyobb és több területen is alkalmazható. Ez a kültéri fűtőkábel akár aszfaltba is helyezhető. Nagyobb teljesítményének köszönhetően rövidebb kábelhossz szükséges és így ennek köszönhetően kedvezőbb az ára, mint a többi típusnak. Ugyanúgy alkalmazható csatornákban és betonban, autóbeállókban, garázsokban. Szerelése egyszerűbb és kényelmesebb.

    Típusok:

Kábeltípus Üzemi feszültség 230V Üzemi feszültség 400 V
Minimális hossz (m) Teljesítmény (W) Minimális hossz (m) Teljesítmény (W)
18,00 10 300 18 494
6,40 17 510 30 833
2,70 26 780 45 1317
2,00 30 900 52 1538
1,20 39 1170 67 1990
0,72 50 1500 87 2554
0,60 55 1650 95 2807
0,36 71 2130 122 3643
0,25 85 2550 147 4354
0,18 100 3000 173 5138
0,08 149 4470 259 7722
0,04 211 6330 366 10929

Ehhez a típushoz ugyanazok rögzítők vannak, mint a hagyományos kábelekhez.

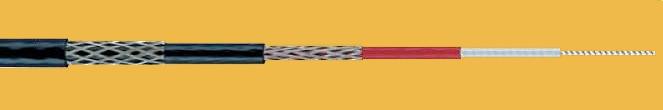

EL-Mix típusú fűtőkábelek



Külső szigetelés

Földelés

Közbenső szig.

Visszatérő vez.

Másodlagos szig.

Elsődleges szig.

Fűtőellenállás

Főbb műszaki jellemzők:

Külső szigetelés........................PVC

Közbenső szigetelés..............................PVC

Másodlagos szigetelés...............PVC

Visszatérő vezeték és földelés.................ónozott réz

Elsődleges szigetelés................PTFE

Névleges hőmérséklet............................90 oC

Névleges feszültség..................400V

Visszatérő vezeték keresztmetszete............1,4 mm2

Max. terhelhetőség..................20 W/m

Min. hajlítási sugár..............................25 mm

Min. szerelési hőmérséklet........0 oC

Nedvességtől védett................................igen

Típus

Raktár Megrendel

Ellenállás ohm/m

Külső átmérő mm

Hőmérsékleti együttható

Minimális hálózatra köthető hossz /teljesítmény 230V-on

m/W

Minimális hálózatra köthető hossz/teljesítmény 400V-on

m/W

EL-Mix-M 0,2

R

0,2

5,8

1,3

116/2320

200/4000

EL-Mix-M 0,25

M

0,25

5,8

1,3

103/2060

180/3600

EL-Mix-M 0,36

R

0,36

5,7

1,3

86/1720

150/3000

EL-Mix-M 0,45

R

0,45

5,8

1,3

77/1540

134/2680

EL-Mix-M 0,65

R

0,65

5,8

1,04

64/1280

112/2240

EL-Mix-M 0,81

R

0,81

5,7

1,04

58/1160

100/2000

EL-Mix-M 1

M

1

5,8

1,04

52/1040

90/1800

EL-Mix-M 1,3

R

1,3

5,6

1,04

46/920

79/1580

EL-Mix-M 1,8

R

1,8

5,5

1,04

39/780

67/1340

EL-Mix-M 2,6

R

2,6

5,5

1,04

32/640

56/1120

EL-Mix-M 4

R

4

5,6

1,04

26/520

45/900

EL-Mix-M 5,3

M

5,3

5,5

1,04

23/460

40/800

EL-Mix-M 8

R

8

5,4

1,04

19/380

32/640

EL-Mix-M 12

R

12

6,1

1,025

15/300

26/520

EL-Mix-M 40

R

40

6,1

1

8,5/170

14,5/290

EL-Mix-M 65

R

65

6,1

1

6,4/128

12/240

EL-Mix-M 140

M

140

6,1

1

4,4/88

8/160

A méretezéshez, szereléshez kérje szakembereink segítségét, tanácsát.



ThermTrace® Regular (TTR) 85°C-ig

Önszabályozó párhuzamos rendszerű fűtőszalag

  • Önszabályozó
  • Négyféle teljesítményfokozat
  • Tetszőleges hosszúságúra vágható

Alkalmazások:

A ThermTrace Regular egy ipari kategóriájú, önszabályozó fűtőszalag konstrukció, amelyet vezetékek és tartályok fagyvédelemére, vagy alacsony hőmérsékleten történő szerelési munkálataihoz használható.

Funkció:

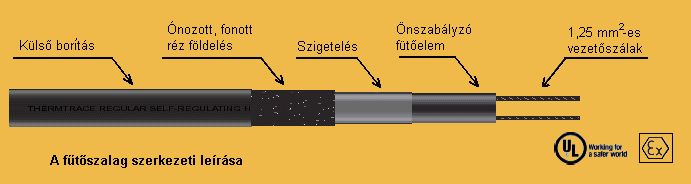

Az önszabályozó fűtőszalag két, párhuzamos vezetőszálat tartalmaz, amelyek egy önszabályozó félvezető hálózatba vannak beágyazva. Ez teszi lehetővé, hogy a fűtőszál automatikusan reagáljon a környezeti változásokra.

A hőmérséklet emelkedésével a szintetikus anyag a molekuláris erők hatására kiterjed és a szénatomok közötti távolság lecsökken, ami a töltésáramlás csökkenését eredményezi.

Fordított esetben pedig a csökkenő hőmérséklet hatására a szénatomok közötti távolság növekedésének nyomán az átáramló töltés is egyre nagyobb mennyiségű lesz.

Így a fűtőteljesítmény a fűtőszalaggal érintkező felület hőmérsékletének függvényében alakul.

Az önszabályozó fűtőszalag soha nem melegedik túl, vagy ég ki, még átfedés esetén sem.

Technikai adatok:

Maximális környezeti hőmérséklet, üzemen kívül: 85°C

Maximális környezeti hőmérséklet, működés közben: 65°C

Névleges feszültség: 230 V

(120 V névleges feszültségű változat is rendelhető)

Legkisebb hajlítási sugár: TTR-BO: 25mm

TTR-BOT: 25mm

Legkisebb telepítési hőmérséklet: -30 °C

A fonat legnagyobb ellenállása: 18,2 W /km

Fluorid-polimeres külső borítás: kérésre

T-fokozat 10, 15, 25 W/m esetén: T6

T-fokozat 33 W/m esetén: T5

Kezdeti hőmérséklet

230 V

120 V

16 A

20 A

30 A

16 A

20 A

30 A

10 TTR

+10

205





95





-10

140

186

195

69

90

95

-25

123

165

195

60

81

95

15 TTR

+10

145

162



67

80



-10

93

125

160

45

61

80

-25

82

111

160

40

54

80

25 TTR

+10

88

117

126

43

58

63

-10

60

75

117

27

33

51

-25

50

70

105

27

45

54

ELSR-40

+10

70

90

108

33

45

54

-10

50

65

95

25

33

53

-25

45

58

85

22

30

43

A maximális hosszúság 230V, és C - típusú áramköri megszakító használata esetén

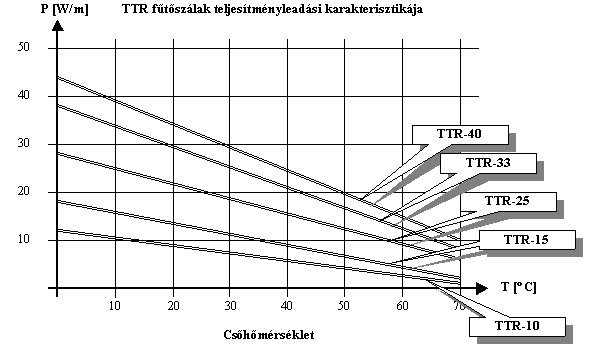

A leadott teljesítmény a csőhőmérséklet függvényében



(TTR helyett az új típusjelölés ELSR, illetve EHL)

Megfelelőségi bizonyítvány

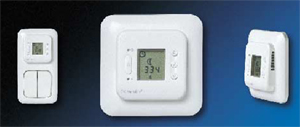

                                                       OJ Microline® család . OCC2 típusok



4-időtartományú

programozható szobatermosztát

Elegáns európai forma, mely több kapcsolócsalád keretéhez illeszkedik.













Az OCC2 típusú 4 időtartományú termosztát

- lakások komfort fűtésének szabályozására ajánlott, minimális fogyasztás mellett

- elektronikus ki/be kapcsolás max. 3600W padlófűtés, vagy egyéb elektromos fűtés esetén

- beépített megszakító.

- háttérvilágítós, LCD kijelző

- beépített óra funkció a normál/takarékos hőmérséklet kijelzésével

- süllyesztett vagy falon kívüli szerelés

- az energiafogyasztás figyelése

- ferde kijelző a könnyebb olvashatóság miatt

 Termosztát funkciók:

Az OCC2 termosztát elektronikus ki/be kapcsolási funkcióval, beépített vagy külső érzékelővel szabályozza a hőmérsékletet. A hőmérséklet szabályozása 0.4°K. pontossággal történik. A ház védettsége IP 21, így fürdőszobában vagy más nedves helységben is elhelyezhető.

Óra funkciók:

Az OCC2 négy időtartományt kezel normál vagy takarékos hőmérséklet beállítására.

 Gyári beállítású programok:

A padló érzékelővel szállított OCC2 típusok az alábbi gyári programokkal vannak ellátva:





1-5

napok





6-7

napok

tart.

idő

hőmérséklet



tart.

idő

hőmérséklet

1.

06:00-08:00

normál 25oC



1

06:00-23:00

normál 27oC

2.

08:00-16:00

takarék 20oC



2.

23:00-08:00

takarék 20oC

3.

16:00-22:30

normál 27oC









4.

22:30-06:00

takarék 20oC











Egyedi programok:

A gyárilag beállított időpontok és hőmérsékletek tetszőlegesen változtathatóak.

Az alábbi programok választhatók még:

- 4 időtartomány 6 napra és 2 időtartomány a 7. napra

- 4 időtartomány naponta

Normál módban a hőmérséklet időlegesen is átállítható.

A normál módhoz tartozó hőmérséklet a következő időtartománykor automatikusan visszaáll és a termosztát az eredeti program szerint működik tovább.

Manuális mód:

A beállított program törölhető pl. szabadság idejére és a hőmérséklet beállítható pl.  5°C –ra fagymentesítésre.

Az új beállítás addig érvényes, amíg a manuális módot nem töröljük.



Az energiafogyasztás figyelése:

A teljes bekapcsolási idő százaléka leolvasható az utolsó 2, 30 vagy 365 napra. Ezáltal az energiafogyasztás ellenőrizhető.



Adaptáció:

Az OCC2 adaptációs funkciója azt jelenti, hogy önmaga meghatározza, hogy mikor kell a fűtést bekapcsolni ahhoz, hogy a normál hőmérséklet az adott időpontra biztosítva legyen.



Típusválaszték:

OCC2-1991H1 termosztát padló érzékelővel ( 3 m, de 100m –ig hosszabbítható )

OCC2-1999H1 termosztát beépített levegő érzékelővel.

Tartozékok:

ETF-944/99-H távérzékelő levegőhöz falon kívüli szereléssel  OCC2-1991H1 –el szerelve

OTN-VH kiemelő keret



Műszaki jellemzők:

Hálózati feszültség                                    230V ±15%, 50/60 Hz

Kimeneti relé (szilárdtest)                         16A, 3600W ohmikus terhelés, vagy 1A induktív terhelés

Beépített megszakító                                2-polus, 16A

Hőmérséklet tartomány                            +5/+40°C

Tartomány határok                                  Min./max.

Óra funkció                                             4 időtartományú program

Külső, működési hőmérséklet                  0/+40°C

Ki/Be pontosság                                      0.4°K

Védettség                                                IP 21

Érzékelő típusa                                        NTC

Méretek (H/Sz/M)                                    80 x 80 x 48 mm

Kijelző mérete (H/Sz)                               25 x 22 mm



Memória funkció:

Minden beállítás ( óra is) megmarad amennyiben a beépített megszakító lekapcsol. Amennyiben a tápfeszültség több mint 50 óráig kiesik, úgy a pontos időt és dátumot újra be kell állítani.

 A padló érzékelő aktuális hőmérséklete a kijelzőről leolvasható.







                                                       OJ Microline® család .  OCD2 típusok



4-időtartományú

programozható termosztát

két érzékelővel

Elegáns európai forma, mely több kapcsolócsalád keretéhez illeszkedik.











Az OCD2 típusú 4 időtartományú termosztát



- lakások komfort fűtésének szabályozására ajánlott, minimális fogyasztás mellett

- elektronikus ki/be kapcsolás max. 3600W padlófűtés, vagy egyéb elektromos fűtés esetén

- beépített megszakító.

- háttérvilágítós, LCD kijelző

- beépített óra funkció a normál/takarékos hőmérséklet kijelzésével

- süllyesztett vagy falon kívüli szerelés

- az energiafogyasztás figyelése

- ferde kijelző a könnyebb olvashatóság miatt



Termosztát funkciók:



Az OCD2 termosztát elektronikus ki/be kapcsolási funkcióval, beépített NTC érzékelővel szabályozza a hőmérsékletet. A hőmérséklet szabályozása 0.4°K. pontossággal történik. A ház védettsége IP 21, így fürdőszobában vagy más nedves helységben is elhelyezhető.



Hőmérséklethatároló funkció:



Az OCD2 -vel szállított padló érzékelő az alábbi feladatok valamelyikére használható:

-         minimum hőmérséklethatárolás

-         maximum hőmérséklethatárolás

-         minimum és maximum hőmérséklethatárolás

A határoló érzékelő használatával optimális padló hőmérsékletet biztosít és megakadályozza a túlmelegedést, mely a padlókárosodást eredményezhetné.



Óra funkciók:

Az OCD2 négy időtartományt kezel normál vagy takarékos hőmérséklet beállítására.





Gyári beállítású programok:

A OCD2 termosztát az alábbi gyári programmal van ellátva:





1-5

napok





6-7

napok

tart.

idő

hőmérséklet



tart.

idő

hőmérséklet

1.

06:00-08:00

normál 20oC



1

06:00-23:00

normál 22oC

2.

08:00-16:00

takarék 15oC



2.

23:00-08:00

takarék 15oC

3.

16:00-22:30

normál 22oC









4.

22:30-06:00

takarék 15oC











Egyedi programok:

A gyárilag beállított időpontok és hőmérsékletek tetszőlegesen változtathatóak.

Az alábbi programok választhatók még:

- 4 időtartomány 6 napra és 2 időtartomány a 7. napra

- 4 időtartomány naponta

Normál módban a hőmérséklet időlegesen is átállítható.

A normál módhoz tartozó hőmérséklet a következő időtartománykor automatikusan visszaáll és a termosztát az eredeti program szerint működik tovább.



Manuális mód:

A beállított program törölhető pl. szabadság idejére és a hőmérséklet beállítható pl.  5°C –ra fagymentesítésre.

Az új beállítás addig érvényes, amíg a manuális módot nem töröljük.



Az energiafogyasztás figyelése:

A teljes bekapcsolási idő százaléka leolvasható az utolsó 2, 30 vagy 365 napra. Ezáltal az energiafogyasztás ellenőrizhető.



Adaptáció:

Az OCD2 adaptációs funkciója azt jelenti, hogy önmaga meghatározza, hogy mikor kell a fűtést bekapcsolni ahhoz, hogy a normál hőmérséklet az adott időpontra biztosítva legyen.



Típusválaszték:

OCD2-1999H1 termosztát beépített levegő érzékelővel. és határoló padló érzékelővel ( 3 m, de 100m –ig hosszabbítható )

Tartozékok:

OTN-VH kiemelő keret

A termosztát szoftvere segítségével az alábbi típusoknak megfelelően is használható:

OCC2 -1991H1 termosztát padlóérzékelővel

OCC2 -1999H1 termosztát beépített érzékelővel

(ld. OCC2 adatlap)



Műszaki jellemzők:



Hálózati feszültség                                 230V ±15%, 50/60 Hz

Kimeneti relé (szilárdtest)                      16A, 3600W ohmikus terhelés, vagy 1A induktív terhelés

Beépített megszakító                              2-polus, 16A

Hőmérséklet tartomány                          +5/+40°C

Tartomány határok                                min.15°C./max.28°C

Óra funkció                                           4 időtartományú program

Külső, működési hőmérséklet                 0/+40°C

Ki/Be pontosság                                    0.4°K

Védettség                                             IP 21

Érzékelő típusa                                      NTC

Méretek (H/Sz/M)                                 80 x 80 x 48 mm

 Kijelző mérete (H/Sz)                           25 x 22 mm



Memória funkció:

Minden beállítás ( óra is) megmarad amennyiben a beépített megszakító lekapcsol. Amennyiben a tápfeszültség több mint 50 óráig kiesik, úgy a pontos időt és dátumot újra be kell állítani.

A padló érzékelő aktuális hőmérséklete a kijelzőről leolvasható.









                                                       OJ Termosztát család .   ETO típusok



Vezérlés

útfelületek, csatornák

jégmentesítésére





ETO típusú termosztát hó olvasztáshoz



- gazdaságos vezérlés kültéri utak és esőcsatornák hó - és jégmentesítésére

- elektronikus ki/be kapcsolás  8200W  teljesítményig

- hőmérséklet és nedvesség érzékelés

- beépített időkapcsoló kézi hó olvasztásra

- külső idővezérlés csatlakoztatható

- falon kívüli szerelés DIN sínre



Termosztát funkciók:



Az ETO termosztát gazdaságosan használható járdák, utak, parkolók, lépcsök és ereszcsatornák, ejtőcsövek

Fagymentesítésére, hó olvasztására.

A hideg önmagában nem elegendő a jég kialakulásához. Ahhoz nedvesség jelenléte is szükséges. Az ETO úgy a külső hőmérsékletet, mint a nedvességet is érzékeli és a leolvasztó rendszer –alaphelyzetben – csak mindkettő jelenlétében aktiválódik.

Az ETO elektromos fűtőkábelek, vagy egyéb hőforrások vezérlésére is használható



Az induló hőmérséklet beállítása ( TEMP SET ):



A hó olvasztás kezdeti hőmérséklete beállítható pl. 1°C –ra. Egy hőmérő segítségével a skála pontosan beállítható a külső hőmérsékletnek megfelelően.



Az érzékelési mód beállítása (Moist Controll ):

- normál állás BE (ON) a termosztát akkor kapcsol be, ha a külső hőmérséklet a beállított érték alá süllyed

  és nedvességet is érzékel.

- normál állás KI (OFF) : a termosztát akkor kapcsol be, ha a külső hőmérséklet a beállított érték alá süllyed.



Manuális hó olvasztás:

Az ETO beépített termosztáttal rendelkezik kézi hó olvasztáshoz. Ebben az állásban az érzékelők kikapcsolt állapotban vannak. Az időszabályozóval ( Time Set) a bekapcsolási idő (1 – 6 óra ) beállítható.

Az olvasztás a Timer Start gombbal, vagy távkapcsolóval indítható.



Külső napi/heti programkapcsoló:

A termosztáthoz külső programkapcsoló csatlakoztatható, ami biztosítja, hogy a hó olvasztás csak az előre beállított időtartományokban működjön.



Típusválaszték:

ETO-1550 termosztát falon kívüli szerelésre, borítással

Tartozékok:

ETOG-55    talaj érzékelő a hőmérséklet és a nedvesség érzékelésére ( 10m kábellel )

ETOR-55    csatornaérzékelő ( 10m kábellel )

ETF-744/99 kültéri hőmérséklet érzékelő



Az érzékelők:

ETOG  talaj érzékelő:

Az olvasztandó felületbe történő beépítésre szolgál. Nedvességet és hőmérsékletet érzékel.

Ha nedvesség érzékelés be van kapcsolva (Moist Controll ON) a termosztát akkor kapcsol be, ha a külső hőmérséklet a beállított érték alá süllyed

és nedvességet is érzékel.

Ki állásban (OFF) az érzékelő csak a hőmérsékletet érzékeli.

ETOR csatorna érzékelő:

Csatornába, ejtőcsőbe történő beépítésre készült. Csak nedvességet érzékel. ETF külső érzékelővel kell szerelni.

Az érzékelők az ETOG –nál leírtaknak megfelelően működnek.

ETF kültéri hőmérséklet érzékelő:

Hőmérsékletet érzékel, Az ETOR csatornaérzékelővel kombináltan, vagy külön termosztáttal is használható.



Műszaki jellemzők:



ETO-1550



Hálózati feszültség                                    230V ±10%, 50/60 Hz

Beépített transzformátor                           24V AC, 6A

3 db potenciál                                           16A, 10A, 10A

Hőmérséklet tartomány                             0/+5°C

 - skála beállítása                                      potenciométerrel az érzékelő kalibrálásához

Beépített időkapcsoló kézi olvasztáshoz 1-6 óra

Külső, működési hőmérséklet                    0/+50°C

Ki/Be pontosság                                       0,3°C

Védettség/házzal                                      IP20/IP 2

Súly                                                         495g

Méretek (H/Sz/M) ház nélkül                    90/156/45 mm

Méretek (H/Sz/M) házzal                          170/162/45 mm

LED funkciók:

- ON                                                 hálózati fezsültség

- RELAY                                          a relék bekapcsolva

- MOIST                                           az ETOR vagy ETOG nedvességet érzékel

- TEMP                                             a külső hőmérséklet a beállított érték alatt van

- TIMER                                           a beépített időkapcsoló működik



ETOG-55:

Védettség                                          IP68

Külső, működési hőmérséklet              -20/+70°C

Méretek                                             32x O60mm

ETOR-55

Védettség                                          IP68

Külső, működési hőmérséklet              -20/+70°C

Méretek (H/Sz/M)                              105/30/13mm

ETF-744/99

Külső, működési hőmérséklet              -20/+70°C

Méretek (H/Sz/M)                              86/45/35mm







VISSZA     a lap elejére



Köszönjük, hogy elolvasta tájékoztatónkat és megkeresett bennünket !


Surányi Péter   sur@stafeta.hu

2014  február  71....
